老师办公室狂肉校花H,亚洲精品久久久无码大桥未久,风韵诱人的岳,国产精品偷伦视频免费观看了

服務熱線:
15028752820

石油工程鑄鋼件

簡要描述:鑄鋼件的機械性能比鑄鐵高,但其鑄造性能卻比鑄鐵差。因為鑄鋼的熔點較高,鋼液易氧化、鋼水的流動性差、收縮大,其體收縮率為10~14%,線收縮為1.8~2.5%。...

  • 更新時間:2021-10-02 13:57:33
  • 訪  問  量:9323
詳細介紹

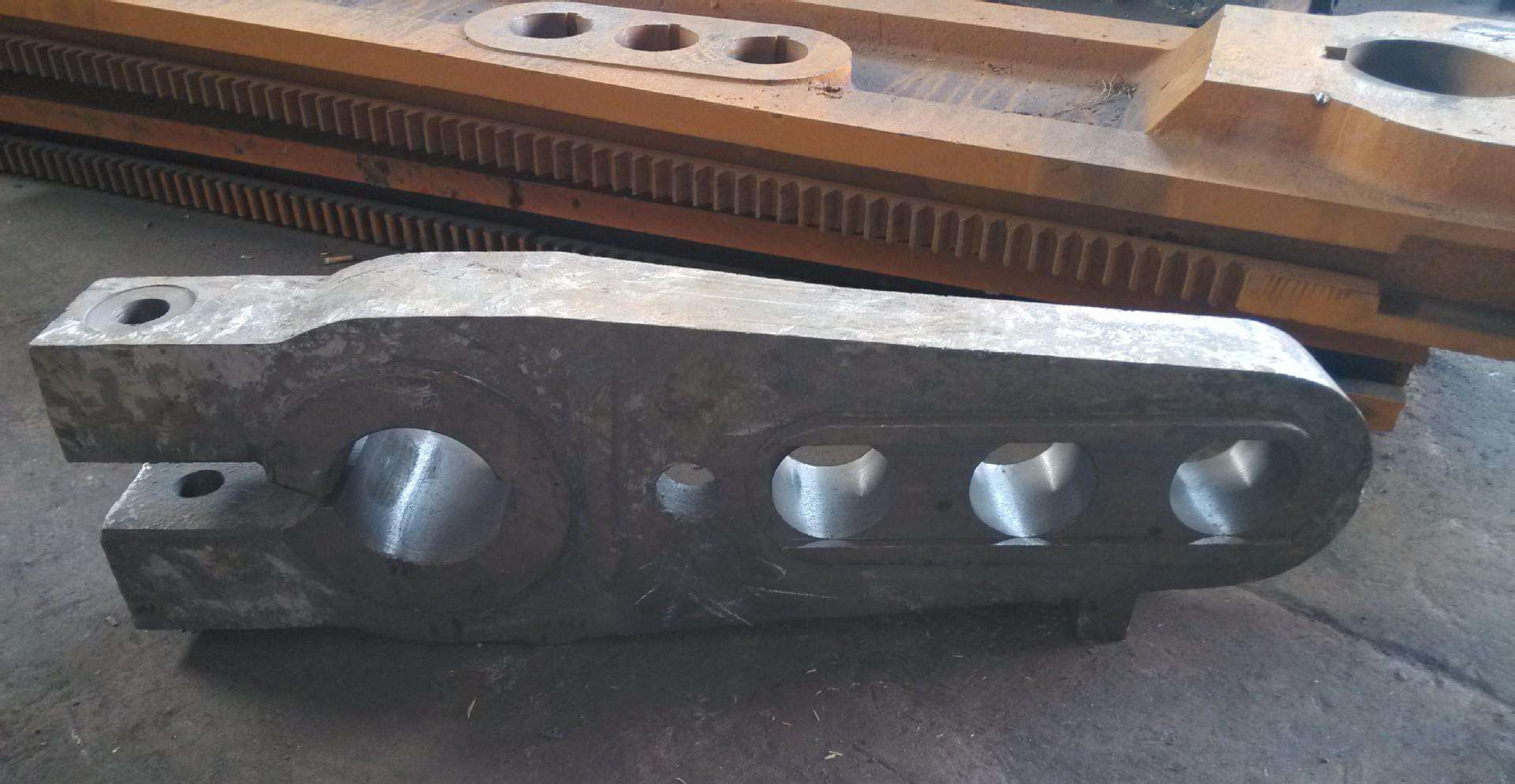

石油機械鑄鋼件
       鑄鋼的機械性能比鑄鐵高,但其鑄造性能卻比鑄鐵差。因為鑄鋼的熔點較高,鋼液易氧化、鋼水的流動性差、收縮大,其體收縮率為10~14%,線收縮為1.8~2.5%。為防止鑄鋼件產生澆不足、冷隔、縮孔和縮松、裂紋及粘砂等缺陷,必須采取比鑄鐵復雜的工藝措施:
  1、由于鋼液的流動性差,為防止鑄鋼件產生冷隔和澆不足,鑄鋼件的壁厚不能小于8mm;澆注系統的結構力求簡單、且截面尺寸比鑄鐵的大;采用干鑄型或熱鑄型;適當提高澆注溫度,一般為1520°~1600℃,因為澆注溫度高,鑄鋼件鋼水的過熱度大、保持液態的時間長,流動性可得到改善。但是澆溫過高,會引起晶粒粗大、熱裂、氣孔和粘砂等缺陷。因此一般小型、薄壁及形狀復雜的鑄件,其澆注溫度約為鋼的熔點溫度+150℃;大型、厚壁鑄件的澆注溫度比其熔點高出100℃左右。
  2、由于鑄鋼的收縮大大超過鑄鐵,為防止鑄件出現縮孔、縮松缺陷,在鑄造工藝上大都采用冒口和、冷鐵和補貼等措施,以實現順序凝固。
  此外,為防止鑄鋼件產生縮孔、縮松、氣孔和裂紋缺陷,應使其壁厚均勻、避免尖角和直角結構、在鑄型用型砂中加鋸末、在型芯中加焦炭、以及采用空 心型芯和油砂芯等來改善砂型或型芯的退讓性和透氣性。


留言框

  • 您的姓名:

  • 聯系電話:

  • 常用郵箱:

  • 留言內容:

沒有了!

沒有了!

[ 返回列表 ]
在線咨詢 聯系方式 二維碼

服務熱線

15028752820

掃一掃,關注我們
